浮子液位计：随波逐流的液位“侦察兵”

由 | 5月 27, 2026 | 新闻资讯

什么是浮子液位计？

浮子液位计是一种利用浮力原理测量容器内液位高度的机械式仪表。它通过一个随液面上下浮动的浮子，带动指示机构同步运动，从而直观地显示出液位位置。简单来说，它就是一个“漂浮在水面上的指针”，液面到哪里，指针就指到哪里。

这种液位计结构简单、工作可靠、无需电源，是目前应用最广泛的液位测量仪表之一。从家庭水塔到工业储罐，从锅炉汽包到油库油罐，到处都能看到它的身影。它尤其适合用于那些不需要远程传输、只需就地显示的场合，比如水箱、油箱、酸碱储罐等。

浮子液位计的核心部件是一个密度小于被测液体的浮子。当液位上升时，浮子随之上升；液位下降时，浮子也随之下降。浮子的运动通过机械连杆、磁力耦合或钢带等机构传递到指示器上，使操作人员能够直观地看到容器内的液位高度。

工作原理与核心构成

浮子液位计的基本原理是阿基米德浮力定律：浸在液体中的物体受到向上的浮力，浮力大小等于物体排开液体的重量。当浮子的重量与所受浮力达到平衡时，浮子就稳定在某个位置。液位变化时，浮子受到的浮力随之变化，浮子就会上下移动直到重新达到平衡。

一套典型的浮子液位计由以下几个部分组成：

浮子是直接接触液体的部件，通常制成球形、圆柱形或圆盘形。浮子的材料需要根据被测液体的性质选择，要求密度小于液体、耐腐蚀、不变形。普通水用不锈钢或塑料浮子即可；酸碱液体需要用聚四氟乙烯或钛合金浮子；油品则使用铝合金或特殊合成材料。

连接机构负责将浮子的位移传递到指示器。最简单的是直接连接式，浮子通过连杆与指针相连，浮子动多少指针就转多少。这种结构最可靠，但要求容器顶部有足够的安装空间。对于密封容器，连杆需要穿过密封装置，增加了泄漏风险。

指示器是将浮子位置转化为可读液位数值的部分。最常见的指示器是刻度盘加指针的形式，类似于汽车的速度表。还有一种是磁翻板式，浮子内部装有磁铁，带动容器外部的磁翻片翻转，通过红白颜色变化显示液位，实现完全不漏的隔离测量。

主要类型与特点

直接连接式浮子液位计是最简单、最传统的类型。浮子通过机械连杆直接驱动指针，没有中间转换环节。它的优点是结构极其简单、成本低廉、故障率低。缺点是需要容器顶部开孔较大，连杆穿过容器壁的部分容易泄漏，不适合高压和有毒介质。这种类型多用于常压水箱、油罐等对密封要求不高的场合。

磁耦合式浮子液位计是目前工业上应用最广泛的类型。浮子安装在容器内部的不锈钢导向管内，浮子内部装有永磁体。容器外部有一条带磁翻片或磁指针的指示条。当浮子上下移动时，其磁场穿透管壁，驱动外部的磁翻片翻转或指针转动。这种设计的最大优点是完全隔离——内部液体与外部指示机构没有任何物理连接，从根本上解决了泄漏问题。它适用于高压、有毒、易燃、易爆等危险介质的液位测量。

钢带式浮子液位计适用于大型储罐，如油库的立式储油罐。浮子通过柔性的钢带与罐顶的卷轮连接，钢带绕过滑轮后连接到平衡重锤。液位变化时，浮子带动钢带伸缩，卷轮转动并驱动指针指示液位。这种液位计测量范围可达20米以上，适合大容量储罐。缺点是机械结构相对复杂，钢带长期使用后可能疲劳或卡滞。

浮球式液位开关可以看作是浮子液位计的简化版。它不提供连续的液位读数，只在液位到达某个设定点时输出开关信号。浮球随液位升降到设定位置时，内部的微动开关动作，接通或断开电路。这种装置广泛用于水泵的自动启停控制、高液位报警、低液位停机等场合。

应用场景与选型指南

水处理与供水系统是浮子液位计最常见的应用领域。生活水箱、消防水池、污水处理池等都需要监测液位。对于清水和污水，通常选用不锈钢材质的磁耦合式液位计或直接的浮球开关。供水塔则常用钢带式液位计，测量范围大，便于在塔底读数。

石油化工行业对液位计的要求最为严格。原油、成品油、各种化学溶剂往往具有易燃、易爆、有毒、腐蚀性强等特点。这时必须选用密封性能好的磁耦合式液位计，并且浮子和导向管的材质要能抵抗介质腐蚀。防爆等级也需要符合现场要求，通常选择本安型或隔爆型产品。

锅炉与蒸汽系统中的汽包液位测量是一个特殊应用。锅炉内是高温高压的水汽混合物，普通浮子液位计无法承受。这时需要采用云母双色水位计或电接点水位计，它们虽然不直接使用浮子原理，但同样利用了液体的物理特性。不过在一些低压锅炉的给水箱中，浮子液位计依然广泛使用。

食品与医药行业对卫生要求极高。液位计必须采用食品级材料，表面光滑无死角，易于清洗消毒。通常选用不锈钢316L材质的卫生型磁耦合液位计，浮子表面经过抛光处理。连接方式采用快装卡箍结构，方便拆卸清洗。

选型时需要综合考虑以下因素：被测液体的性质（腐蚀性、粘度、密度、是否易燃易爆）、工作压力和温度、测量范围、容器开口尺寸、是否需要远程传输、现场环境条件、预算等。一个选型错误可能导致测量不准、设备损坏甚至安全事故。

安装与调试注意事项

安装位置的选择直接影响测量准确性。浮子液位计应安装在液面波动较小、远离进料口和出料口的位置。如果安装在进料口附近，流入的液体会冲击浮子，造成虚假波动。导向管必须保持垂直，倾斜度不应超过1度，否则浮子会与管壁摩擦，导致卡滞甚至卡死。

法兰连接必须确保密封。磁耦合液位计通常通过法兰与容器连接，法兰面之间需要加装密封垫片。垫片材料应与介质兼容，普通水用橡胶垫片，油品用耐油石棉垫，酸碱用聚四氟乙烯垫片。螺栓应对称均匀拧紧，防止偏斜造成密封失效。

浮子的密度匹配是关键前提。浮子的平均密度必须小于被测液体的密度，通常设计为液体密度的0.5至0.8倍。如果浮子密度偏大，可能浮不起来；密度太小，又可能过于敏感，液位微小波动就会导致浮子大幅跳动。对于密度变化的介质，需要选择特殊设计的浮子或改用其他原理的液位计。

调试与零点校准是投入使用前的必要步骤。先向容器内注入少量液体，确认浮子能够自由浮动，指示器有相应变化。然后缓慢注入液体至设计的最低液位，调整指针或刻度盘，使指示值为零。继续注液至最高液位，检查满刻度是否准确。对于磁翻板液位计，还需要检查翻片是否全部正常翻转，有无卡死或漏翻现象。

常见故障与处理

浮子卡滞或不动是最常见的故障。表现是液位已经变化，但指示值长时间不变。原因可能包括：导向管内有异物、浮子表面结垢、导向管弯曲变形、浮子腐蚀穿孔失去浮力。处理方法是关闭容器进出口，排空液体，打开检修口取出浮子进行检查和清理。严重磨损或腐蚀的浮子需要更换。

磁翻片不翻转或颜色错误通常发生在磁耦合液位计上。可能是因为浮子内的磁铁退磁，磁场强度不足以驱动翻片。也可能是翻片本身卡死，需要拆下清洗。还有可能是安装时导向管方向装反，磁铁与翻片距离过远。解决方法是先用外部强磁铁测试翻片是否灵活，然后检查浮子磁力，必要时更换浮子或翻片组件。

指示值偏差过大即实际液位与显示值不符。可能原因包括：零点没有校准好、刻度盘松动移位、连杆变形或松动。首先关闭容器进出口，将液位稳定在某个已知高度，如容器高度的50%处，然后检查指示值是否对应。不对应则需要重新校准零点或调整连杆长度。

密封泄漏是严重的安全隐患。对于直接连接式液位计，泄漏通常发生在连杆穿过容器壁的密封填料处。需要停机后更换密封填料。对于磁耦合液位计，泄漏主要发生在法兰接口处，重新紧固螺栓或更换垫片可以解决。如果泄漏发生在焊接部位，则需要补焊或更换产品。

结冰导致失效在北方冬季经常发生。水在零度以下结冰，体积膨胀，可能撑破浮子或导向管。预防措施包括：对液位计本体加装伴热带和保温层，或者选用防冻型液位计，内部充注防冻液。长时间停用时应排空设备内的水。

日常维护与保养

定期清洗是延长使用寿命的有效措施。根据介质的脏污程度，每三个月到一年应清洗一次浮子和导向管。对于容易结垢的介质，如污水、循环水，清洗频率应提高。清洗时注意保护浮子表面，不要使用尖锐工具刮擦。清洗后检查浮子有无损伤，磁力是否正常。

定期检查密封可以预防泄漏事故。每次巡检时目视检查法兰接口、阀门、排污口等处有无渗漏痕迹。对于重要设备，可以使用检漏液或肥皂水涂抹在密封处，观察有无气泡产生。发现泄漏及时处理，不要等到严重时再维修。

翻片复位与清洁针对磁翻板液位计。长期使用后，部分翻片可能因灰尘或磁粉吸附而卡滞。可以使用外部磁铁沿指示条上下滑动，将翻片全部复位到一种颜色。如果卡滞严重，需要拆下指示条，用软布清洁翻片和导轨，必要时更换翻片组件。

冬季防冻措施需要提前准备。在气温降至零度之前，应检查伴热带是否完好，保温层是否完整。对于不设伴热的设备，应排空内部液体，或改用防冻液作为介质。电伴热系统应设置温控器，防止温度过高损坏液位计。

浮子液位计与其他液位计的比较

与超声波液位计相比，浮子液位计的优势是不受蒸汽、泡沫、粉尘的影响，可以在恶劣环境下稳定工作。缺点是量程有限，通常不超过6米，而超声波可以测量几十米。超声波非接触安装，适合腐蚀性介质；浮子需要接触液体，对材质有要求。

与雷达液位计相比，浮子液位计成本低得多，维护也更简单。雷达可以测量高温高压、强腐蚀、高粘度的介质，这是浮子难以胜任的。但在大多数普通水处理、油品储存场景中，浮子液位计的性价比明显更高。

与静压式液位计相比，浮子液位计不需要考虑液体密度变化的影响。静压式通过测量底部压力换算液位，如果液体密度变化，测量就会不准。而浮子直接跟随液面运动，不受密度变化影响。但静压式可以安装在容器底部，不需要顶部开口，安装更加灵活。

与电容式液位计相比，浮子液位计更可靠、更直观。电容式通过测量电容变化来检测液位，受介质介电常数影响，还需要定期校准。浮子没有这些复杂的电学参数，简单可靠。但在粘稠介质的测量中，电容式往往比浮子更适用，因为粘稠物可能粘住浮子导致卡滞。

发展趋势

智能化与数字通信是浮子液位计的升级方向。传统的纯机械浮子液位计只有就地指示功能。新一代产品在保留机械指示的同时，增加了位置传感器和数字通信接口。通过4-20mA、HART、RS485等信号输出，可以将液位数据远传到控制室，融入自动化系统。

新材料应用正在扩展浮子液位计的适用范围。过去难以测量的强腐蚀介质，现在可以使用聚四氟乙烯、聚丙烯等塑料浮子，或者使用钛合金、哈氏合金等特种金属浮子。这些材料抗腐蚀性强，但价格较高。随着材料技术进步，高性能浮子的成本正在逐步下降。

无线传输技术让浮子液位计可以部署在没有电缆的地方。在偏远的水井、河流水位站、临时储罐等场景中，电池供电的浮子液位计配合无线模块，可以将数据发送到云端。电池续航可达数年，无需架设电源线和通信线。

冗余与安全设计受到越来越多的重视。在一些关键工艺设备上，同时安装两台独立原理的液位计，通过比较两者的读数互相校验。浮子液位计作为一种简单可靠的机械仪表，常常作为电子液位计的冗余备份，在主仪表故障时提供可靠的参考数据。

结语

浮子液位计是一类古老而经典的测量仪表。它的原理简单到可以用“木头漂在水面上”来解释，却凭借这份简单做到了极致可靠。不需要电源，不受介质电学性质影响，不怕蒸汽粉尘，维修更换方便，这些优点让它在传感器技术日新月异的今天依然保持着旺盛的生命力。

从家庭水塔的水位显示，到化工厂危险介质的安全监测，从锅炉房的水位控制，到油库的库存管理，浮子液位计默默值守在各种各样的容器旁边。它的指针一刻不停地追随液面起伏，就像一位不知疲倦的哨兵，时刻报告着容器内部的状态。

在自动化程度越来越高的今天，电子式、非接触式液位计正在大量取代传统机械仪表。但浮子液位计并没有因此退出历史舞台，而是在保留自身优势的基础上，不断吸收新技术。增加远传功能、采用新材料、提升密封性能，它正在变得更加智能、更加强大。可以预见，在未来很长一段时间内，浮子液位计依然是液位测量领域不可替代的基本装备。

水利信息化：智慧水脉驱动现代治水新格局

由 | 5月 22, 2026 | 新闻资讯

水是生命之源、生产之要、生态之基。面对我国水资源时空分布不均、水旱灾害频发、水环境压力加大的现实挑战，传统以人工经验为主的管理模式已难以满足精细化、动态化、协同化的治水需求。在此背景下，水利信息化应运而生——它通过物联网、大数据、云计算、人工智能等新一代信息技术与水利业务的深度融合，为水资源管理、水灾害防御、水环境保护装上了“智慧大脑”，正深刻重塑现代治水体系。

什么是水利信息化？

水利信息化是指运用现代信息技术，对水利对象（如河流、湖泊、水库、堤防、取水口、排水口等）及水利活动（监测、调度、管理、服务等）进行数字化采集、网络化传输、智能化分析与精准化控制的过程。

简单来说，就是给江河湖库安装“神经系统”——传感器是“末梢神经”，负责感知水位、流量、水质、雨量等信息；通信网络是“传导神经”，实时传输感知数据；数据中心与业务平台是“中枢神经”，进行存储、计算、分析与决策；控制系统则是“运动神经”，执行闸门启闭、水泵启停等操作。通过这套系统，水利管理实现了从“被动应对”向“主动预警”、从“模糊判断”向“精准决策”的跨越式转变。

水利信息化的核心构成

水利信息化并非单一技术或设备，而是一个多层次、多维度的综合体系，主要涵盖以下几个关键组成部分：

一、感知层：天-空-地一体化监测网络

感知是信息化的起点。现代水利通过多种手段编织了一张立体监测网：

• 地面站点监测：在水库、河道、雨量站、水文站布设自动传感器，实时采集水位、流量、雨量、水质、土壤墒情等数据。
• 遥感卫星监测：利用高分卫星、气象卫星对大面积水域、冰川积雪、土壤水分、洪涝范围进行宏观监测。
• 无人机/无人船监测：针对重点区域或突发险情，快速获取高分辨率影像和水下地形数据。
• 视频智能监控：在关键节点安装AI摄像头，自动识别漂浮物、非法采砂、水位越限等异常情况。

二、传输层：可靠高效的通信网络

感知数据需要及时送达处理中心。水利信息化依托以下通信方式：

• 光纤专网：用于重要枢纽之间的大容量、高可靠传输。
• 4G/5G公网：覆盖广泛，适合分散监测站点的数据回传。
• 北斗卫星短报文：在公网盲区或极端灾害导致通信中断时，提供应急通信保障。
• LoRa/NB-IoT等低功耗广域网：适用于大量低功耗传感器的远距离、低速率传输。

三、数据层：统一规范的水利数据中枢

水利信息化的核心基础是数据资源池。它汇集了：

• 基础数据：河流水系、水利工程、行政区划、基础地理等静态信息。
• 监测数据：实时水位、流量、雨量、水质、墒情、视频等动态数据。
• 业务数据：取用水许可、防汛抗旱预案、河湖管理、水土保持等政务信息。
• 空间数据：数字高程模型、遥感影像、三维倾斜摄影、BIM模型等。

通过数据清洗、融合、标准化，形成“一数一源、一源多用”的数据资产体系。

四、应用层：智慧化的业务支撑平台

基于统一的数据与技术服务，支撑各类水利业务应用：

• 防汛抗旱指挥系统：实时监测雨情水情，进行洪水预报、淹没模拟、调度方案优化、灾情评估。
• 水资源监控与管理：对取用水户、水功能区、地下水水位进行在线监控，支撑用水总量控制和取水许可管理。
• 河湖管理信息系统：整合河长制、岸线管理、采砂监管、排污口管理等业务，实现“一张图”管理。
• 农村饮水安全监管：对供水工程的水质、水量、水压进行远程监测，保障群众饮水安全。
• 水土保持信息化：利用遥感技术动态监测水土流失状况及治理工程效果。
• 水利工程运行管理：对水库大坝、水闸、泵站等进行安全监测与自动化控制。

水利信息化的典型应用场景

场景一：智慧防汛——从“被动抢险”到“主动防御”

传统防汛依赖人工巡堤和电话上报，信息滞后且不全。如今，水文自动测报系统每5-15分钟上传一次水位数据，结合气象降雨预报，水文模型可提前1-3天预测洪水过程。当水位逼近警戒线时，系统自动发送预警短信至责任人手机。同时，数字孪生流域技术可在虚拟空间中模拟洪水演进，为分洪调度、人员转移提供科学依据。

场景二：水资源精细化管理——让每一滴水都有“身份证”

在北方缺水地区，地下水超采问题严峻。通过在机井安装智能水表和远程控制终端，管理部门可实时掌握取水水量、水位变化，实施总量控制和定额管理。用水户通过手机APP即可申请取水许可、查询用水指标，实现“让数据多跑路，群众少跑腿”。

场景三：河湖智慧监管——“天眼”守护碧水清流

过去，偷排污水、非法采砂等行为隐蔽性强、取证难。现在，在重点河段布设AI视频监控，结合无人机定期巡查和卫星遥感比对，系统可自动识别水体颜色异常、采砂船只、违建等线索，并生成预警工单推送至河长。公众也可以通过“随手拍”小程序举报问题，形成全民参与的监管格局。

水利信息化的价值与效益

水利信息化的推广应用，带来了显著的经济、社会与生态效益：

• 提升防灾减灾能力：延长洪水预见期，减少人员伤亡和财产损失。据统计，完善的监测预警系统可使洪涝灾害损失降低20%-30%。
• 促进水资源节约保护：通过精准计量和用水过程监控，可有效遏制非法取水，农业灌溉用水效率提高10%-15%，工业用水重复利用率明显提升。
• 降低管理成本：自动化监测替代了大量人工巡查，远程控制减少了现场操作，基层水利站所人力成本可降低30%以上。
• 支撑科学决策：数据驱动的模型预测优于经验判断，使调度方案更优、资源配置更准、风险防控更有效。
• 提升公共服务水平：面向公众的用水服务、汛情发布、河湖信息查询等更加便捷透明。

当前挑战与发展趋势

尽管水利信息化取得了长足进步，但仍面临一些挑战：

• 感知覆盖不足：中小河流、小型水库、农村供水工程等仍有大量监测盲区。
• 数据共享壁垒：部门之间、区域之间数据标准不一、互通不畅，“数据孤岛”现象依然存在。
• 智能化水平待提升：部分系统停留在“看数据”阶段，预测预警、智能调度等高级应用尚不成熟。
• 运维保障薄弱：基层缺乏专业技术人员，设备故障后修复不及时。

面向未来，水利信息化将呈现以下发展趋势：

数字孪生水利：构建与物理流域同步仿真、虚实交互的数字孪生系统，实现“预报、预警、预演、预案”四预功能。

天空地工协同感知：卫星、无人机、地面站、水下传感器无缝组网，实现全要素、全时空感知。

模型云平台化：将水文、水动力、水质等专业模型封装为云服务，降低应用门槛。

AI赋能升级：机器学习用于洪水预报参数率定、旱情预测、违规行为识别等场景。

信创与安全并重：推进软硬件国产化替代，强化网络安全和数据安全防护。

结语

水利信息化不是技术的简单堆砌，而是一场深刻的治水理念与管理模式变革。它让江河湖海有了“数字脉搏”，让防汛抗旱有了“智慧大脑”，让水资源管理有了“火眼金睛”。

展望“十五五”及更长远的未来，随着数字孪生、人工智能、北斗应用等技术的深入融合，一个“透彻感知、全面互联、深度分析、智能控制、便捷服务”的智慧水利体系将加速形成。这不仅将大幅提升国家水安全保障能力，更将为生态文明建设和经济社会高质量发展注入源源不断的“智慧水动能”。从“治水”到“智水”，水利信息化正书写着人水和谐的新篇章。

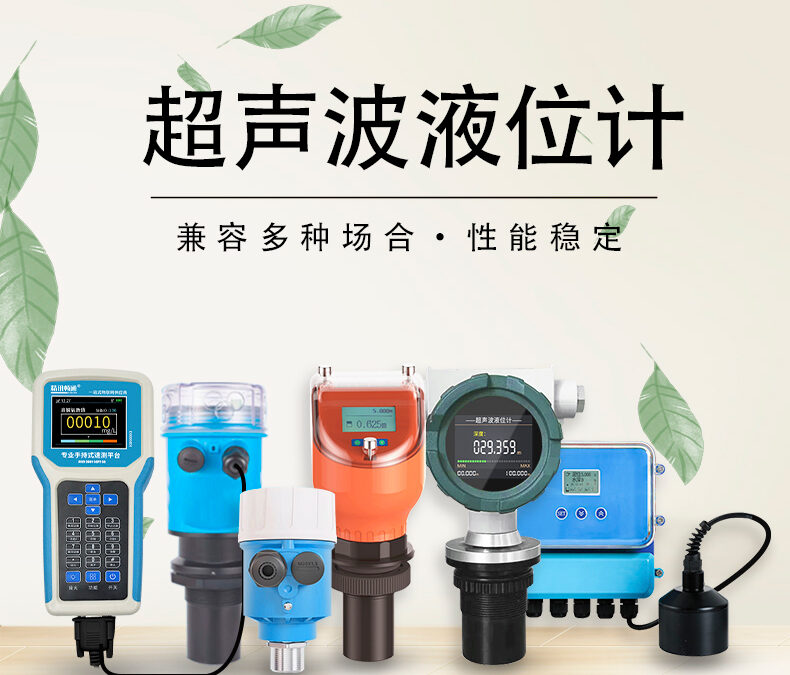

超声波液位计：非接触式液位测量的理想选择

由 | 5月 19, 2026 | 新闻资讯

引言

在工业生产和过程控制中，液位测量是一项基础而关键的工作。从水处理厂的蓄水池到化工厂的反应罐，从油库的储油罐到食品饮料行业的配料罐，准确可靠的液位数据直接关系到生产安全、产品质量和运营效率。在众多液位测量技术中，超声波液位计以其非接触、安装简便、维护量低等突出优势，成为应用最广泛的液位仪表之一。

什么是超声波液位计

超声波液位计是一种利用声波反射原理来测量液体液位的仪器。它通过向液面发射超声波脉冲，测量脉冲从发射到反射回来所需的时间，再根据声音在空气中的传播速度，计算出传感器到液面的距离，进而得出液位高度。

与浮子式、压力式等接触式液位计不同，超声波液位计的传感器探头与被测液体不直接接触，而是安装在液面上方。这一特性使其特别适用于腐蚀性液体、粘稠液体、污水以及需要保持卫生条件的应用场合。

工作原理：声波的回声定位

超声波液位计的工作原理与蝙蝠的回声定位如出一辙，其核心过程可以概括为三个步骤：

发射：传感器内部的压电陶瓷换能器在电信号的激励下产生高频机械振动，向外发射一束尖锐的超声波脉冲。这个脉冲的频率通常在20kHz到200kHz之间，人耳无法听见。

传播与反射：超声波以一定速度在空气中传播，遇到液面时，由于液体与空气的声阻抗差异很大，绝大部分声波能量被反射回传感器方向。

接收与计算：传感器接收回波信号，将其转换为电信号。电路系统测量从发射到接收的时间间隔t，根据公式计算出传感器到液面的距离：

距离 = (声速 × 时间) / 2

除以2是因为超声波走了往返的路程。获得了距离值后，再用传感器安装高度减去这个距离，即可得到液位高度。

声速的修正：精度保障的关键

声音在空气中的传播速度并非恒定不变，它受温度、湿度、气压等因素的影响，其中温度的影响最为显著。在0℃的空气中，声速约为331m/s；而在40℃时，声速约为359m/s，变化幅度接近8.5%。如果不加修正，这将直接导致液位测量出现同等比例的误差。

因此，超声波液位计普遍内置了温度传感器，实时测量环境温度，并根据温度-声速关系式对声速进行在线修正。高精度的超声波液位计还会考虑湿度或气压的影响，以进一步提升测量准确性。

主要技术特点与优势

超声波液位计之所以得到广泛应用，与其独特的性能优势密不可分。

非接触测量是最核心的卖点。传感器与被测介质不接触，不污染介质，也不受介质腐蚀、粘附的影响。对于酸、碱、污水、泥浆等难以应付的介质，超声波液位计具有先天优势。

安装简便、维护量低是用户青睐的另一原因。只需在容器顶部或明渠上方开一个安装孔，将传感器固定好、接上电源和信号线即可投入使用。日常维护主要是定期清洁探头表面的积灰，没有易损件需要频繁更换。

适用范围广体现在测量对象的多样性上。无论是清水、污水、盐酸、氢氧化钠溶液，还是食用油、牛奶、啤酒，只要液体表面能够反射超声波，均可测量。

无需标定大大简化了现场调试工作。超声波液位计出厂时声速参数已校准，现场只需设置量程、输出方式等基本参数即可投入运行，无需用实际介质进行标定。

典型应用场景

水处理行业是超声波液位计最大的应用领域。在自来水厂的清水池、滤池、沉淀池，污水处理厂的集水井、调节池、浓缩池，超声波液位计承担着液位监测和控制的任务。其非接触特性非常适合污水这种含固体颗粒、易产生泡沫的介质。

石油化工行业同样大量使用超声波液位计。各类储罐、反应釜、中和槽的液位测量，尤其是腐蚀性介质如盐酸、硫酸储罐，超声波液位计是安全可靠的选择。

食品饮料行业对卫生要求极高。超声波液位计不接触物料、无死角、易于清洁，适用于牛奶罐、啤酒发酵罐、配料罐等设备的液位测量。

水利与环保领域中，超声波液位计广泛应用于明渠流量监测、河道水位监测、水库水位预警等场景。

使用中的注意事项

尽管超声波液位计功能强大，但在某些工况下也会遇到挑战，需要用户注意。

泡沫是超声波液位测量的头号敌人。当液面覆盖厚厚的泡沫层时，超声波可能被泡沫吸收或散射，导致无法收到有效回波，或者将泡沫层误判为液面。对于有泡沫的场合，需要考虑选用其他技术如雷达液位计。

蒸汽与粉尘会显著衰减超声波的传播。在高温产生蒸汽的容器内，或粉料仓内，超声波信号可能无法到达液面或料面。此时应评估信号衰减程度，必要时选用高频雷达液位计。

搅拌与波浪会导致液面不平整，回波信号变得不稳定。可以通过加装导波管来改善测量条件，使传感器在平静的水面上进行测量。

盲区是所有超声波液位计共有的特性。由于发射脉冲本身有一定宽度，传感器在发射脉冲结束后需要短暂的时间才能切换到接收模式，这期间无法接收回波。因此，在探头下方有一段距离（通常为0.2m到0.5m）无法测量，安装时必须确保最高液位不进入盲区。

超声波与雷达：如何选择

在实际选型中，用户常常面临超声波液位计与雷达液位计之间的选择。两者都是非接触式测量技术，但各有侧重。

超声波液位计的优势在于成本相对较低，对介电常数没有要求（任何液体都能反射声波），适用于绝大多数液体测量。但它对泡沫、蒸汽、粉尘敏感，测量范围一般不超过15米。

雷达液位计的优势在于测量范围大（可达30米以上），不受泡沫、蒸汽、温度变化的影响，适用于更复杂的工况。但雷达对介质的介电常数有一定要求，成本也显著高于超声波。

简单来说：普通液体、清洁环境、经济型应用选超声波；高温、高压、有泡沫蒸汽、长量程场合选雷达。

结语

超声波液位计是非接触液位测量技术的优秀代表。它以“回波测距”这一朴素原理为基础，通过精密的电子电路和信号处理技术，实现了准确、可靠、免维护的液位测量。在水处理、石油化工、食品饮料等众多行业，超声波液位计以其独特的优势赢得了广泛信赖。

当然，没有任何一种技术是万能的。了解超声波液位计的工作原理、适用范围和局限，在合适的场合发挥其最大效能，是每一位仪表工程师和运维人员的必修课。选得对、用得好的超声波液位计，将在生产过程中长期稳定运行，成为值得信赖的“液位哨兵”。

河道水质监测系统：守护碧水清流的科技哨兵

由 | 5月 15, 2026 | 新闻资讯

河流是大地血脉，承载着生态、农业、工业与生活用水的多重功能。然而，随着经济活动密集化，河道面临的污染风险持续增加——工业偷排、农业面源污染、生活污水溢流、蓝藻暴发……面对这些挑战，传统的人工巡河、定期取样、实验室检测的模式，逐渐暴露出响应慢、覆盖窄、连续性差的短板。河道水质监测系统的出现，正是为了补齐这些短板，让每一段河道拥有“全天候在线的体检医生”。

什么是河道水质监测系统？

河道水质监测系统是一套集传感器、数据采集传输、分析预警于一体的网络化设施，能够对目标河段的水质参数进行连续自动监测。与人工取样不同，它不需要技术员到场操作，而是通过布设在河道中的监测浮标、岸基站或无人船，实时感知水质变化，并将数据远程发送到管理平台。

核心监测指标通常包括：水温、pH值、溶解氧（DO）、电导率、浊度、氨氮、总磷、总氮、高锰酸盐指数等。根据不同河道的功能定位（饮用水源地、景观河道、农业灌溉渠、工业区纳污段），监测指标和频次可灵活调整。

系统构成：四位一体的技术架构

一套完整的河道水质监测系统，由以下四个层级协同工作：

感知层：各类水质传感器和探头，直接接触水样并产生电信号。溶解氧传感器（荧光法或极谱法）、氨氮离子选择电极、光学浊度计等是核心设备。传感器性能和抗污堵能力，决定了基础数据的可靠性。

采集传输层：数据采集终端（RTU/DTU）按设定频率读取传感器数值，通过4G/5G、NB-IoT、北斗短报文或LoRa等方式，将数据打包上传至云端服务器。在偏远无信号河段，可配置数据暂存与定期回传模式。

平台层：服务器端的数据接收、存储、清洗和分析软件系统。负责异常值剔除、数据插补、趋势计算，并以图表和地图形式呈现。现代平台普遍具备开放API接口，可接入防汛抗旱、污染源监控等其他系统。

应用层：面向不同用户的功能界面。环保监管人员看到的是预警信息和污染溯源建议；公众通过小程序查看家门口河道的水质状况和游泳/垂钓适宜度；科研人员则获得长期变化趋势数据。

技术类型与适用场景

根据河道特点和监测需求，有三种主流部署方式：

固定式岸基站：在河道断面上建设小型站房或集装箱式站，引入自吸泵抽取代表性水样，仪器安装在站内。优势在于可配置复杂分析仪（如重金属、挥发酚等指标），抗恶劣天气能力强。适用于国控/省控断面、饮用水水源地。

浮标式监测站：漂浮于水面、太阳能供电的圆盘形或船形装置，传感器浸没于水面以下。部署灵活、成本较低，尤其适合水库库区、湖泊及流速较缓的河段。缺点是传感器易受生物附着影响，需定期清理维护。

无人船/走航监测：遥控或自主航行的水面机器人，配备在线监测设备，沿设定航线扫描式采集数据。适用于应急监测（污染事故后快速摸清分布）、暗管排查、较长河道本底调查。续航能力一般在4-8小时，可搭载多参数传感器和采样器。

近年来，低成本传感器阵列和光纤传感等新技术也在加速进入实际应用。前者允许以较高密度布设监测节点，后者则能实现长距离分布式测温、测振，间接推断水体异常。

监测数据的生命力在于“用”

安装了设备、采集了数据，这只是第一步。水质监测的真正价值，体现在三个应用方向上：

实时预警与快速响应：当溶解氧骤降、氨氮飙升等异常发生时，系统在数秒内触发报警，并通过短信、App推送通知责任人。2022年某南方城市河道监测系统发现凌晨pH异常波动，结合水文数据和上游企业排污记录，两小时内锁定了偷排嫌疑对象，比传统方式快了近两天。

趋势分析与容量管理：长期积累的数据可以揭示污染物的季节变化规律、降雨冲刷效应、甚至特定企业的周期性排放特征。这些信息是制定流域限排总量、安排生态补水时机的科学依据。

公众服务与科普教育：在亲水步道边设置户外显示屏，实时显示水质类别和主要指标，或用“红黄绿灯”简化展示，让市民直观了解家门口的河道是否健康。数据开放程度高的地区，第三方开发者还能基于水质API做出游泳指数、钓鱼提示等创意应用。

建设与运维中的挑战

尽管技术日趋成熟，但系统落地并非“一安了事”，现实中有几个普遍难题：

传感器寿命与漂移：水中环境复杂，生物膜附着、泥沙磨损、化学腐蚀都会导致传感器读数缓慢偏移。溶解氧探头通常每3-6个月需校准一次，光学浊度传感器每半年到一年需更换。漂移未被及时发现的情况下，系统可能“稳定地输出错误数据”。

供电与通信保障：河道野外环境取电困难，太阳能供电面临连续阴雨天的挑战。通信信号则受制于岸基站址选择和天线架高。在山区峡谷河段，可能需要采用4G+北斗双链路冗余。

监测代表性争议：一个断面的单点监测能否代表整个河段？污染物浓度在河道横断面上的分布可能不均匀（尤其是排放口下游）。近年来，声学多普勒流速剖面仪（ADCP）与水质监测联用，通过流量加权计算断面平均浓度，逐渐成为规范做法。

从单一监测到流域智能管理

河道水质监测系统正在经历三个重要的演进方向：

与污染溯源模型耦合：数据不止于“报出超标”，更要回答“从哪里来”。结合水力模型和排放源清单，系统可以在监测到污染团时逆向推算排放位置和时刻，从“被动监测”走向“主动侦探”。

通量监测替代浓度监测：单纯的浓度值不能反映污染物的实际负荷——大水期浓度低但总通量大，枯水期浓度高但水量小。建设水量水质同步监测断面，计算污染物通量，对流域总量控制和跨界补偿至关重要。

陆海统筹延伸：对于入海河流，传统的河道监测需延伸到河口感潮段。盐度、流速变化影响传感器工作条件，同时也要将富营养化指标与近海赤潮预警串联起来。

结语：科技不能替代责任

河道水质监测系统极大地提升了我们“看见”和“预判”水环境变化的能力，但它终究是一套工具。传感器可以告诉管理者何时发生了污染，却不能代替执法；数据可以揭示谁在违规排放，却不能主动关门停产。技术越先进，越需要人的责任心和行动力与之匹配。

从更广的视角看，每一位沿河而居、沿岸行走的人，其实都是天然的“水质监测节点”——肉眼观察、鼻闻异味、随手举报，这些人类感知与参与，共同构成了守护清流的最后一道防线。科技哨兵在前方站岗，公众意识在后方跟进，河道才能真正恢复和保持“水清岸绿、鱼翔浅底”的本色。

超声波液位计：非接触液位测量的智慧之选

由 | 5月 7, 2026 | 新闻资讯

工作原理：声波回声的精密解算

1. 发射声波：安装在容器顶部或测量点上方的超声波换能器（探头）向被测液体表面发射一束短促的超声波脉冲。这个脉冲的频率通常在人耳可听范围之外（20kHz至200kHz之间）。
2. 声波传播：声波以已知的速度在空气中传播，其速度主要受环境温度影响。在标准大气压和常温下（20℃），声速约为343米/秒。
3. 遇到反射：声波脉冲抵达液体表面后，由于液体与空气的声阻抗差异巨大，大部分声波能量会发生反射，形成回波。
4. 接收回波：发射脉冲的同一换能器或另一个独立的接收换能器捕获从液面返回的回波信号。
5. 测量时间：仪表内部的高精度计时电路精确测量从发射声波到接收到回波所经过的总时间 t。这是整个测量中最关键的一步，时间测量的精度直接决定了液位测量的精度。
6. 计算距离：根据声波在空气中的传播速度 v 和测得的时间 t，可以计算出换能器表面到液面的垂直距离 D。由于声波走了一个往返路程，因此距离的计算公式为：D=v×t2D=2v×t​
7. 得出液位：已知换能器安装位置到容器底部（或设定的零点）的总高度 H，那么当前的液位高度 L 即可通过减法得出：L=H−DL=H−D

核心部件：精密协作的系统工程

• 超声波换能器：系统的核心，承担着电声转换的重任。它通常由具有压电效应的陶瓷材料（如锆钛酸铅）制成。当施加高频电压时，压电晶片会产生机械振动，向外辐射超声波；反之，接收到回波时，机械振动又会转化为电信号。换能器的频率选择是个权衡：低频（20-40kHz）声波衰减小，传播距离远，适用于大量程测量；高频（50-200kHz）声波指向性好、精度高，但衰减快，适用于小量程或复杂环境。
• 发射与接收电路：负责产生足以驱动换能器的高压电脉冲（通常为几十到几百伏），并对接收到回波进行精细处理。回波信号非常微弱，常伴有各种噪声，因此接收电路必须具备高增益、低噪声的放大能力，并通过滤波电路提取有效信号。
• 信号处理单元：超声波液位计的“大脑”，其核心任务是准确识别出真实液面回波。这是一个颇有难度的技术挑战，因为现场可能存在来自容器壁、搅拌器、管道、泡沫等的虚假回波。先进的信号处理单元采用了多种技术，如：
  • 时间增益补偿：随着距离增加，回波信号会衰减。该功能会根据时间对回波信号施加递增的增益，使远距离的回波也能被有效检测。
  • 阈值与回波算法：设定智能化的动态阈值，并结合回波边缘检测、脉冲宽度分析等算法，从众多信号中筛选出真实的液面回波。
  • 虚假回波抑制：用户可以在仪表初次安装时，或工况稳定时，让仪表“学习”环境中的固定干扰回波，并将其存入内存。之后运行中，仪表会自动忽略这些已知的干扰信号。
• 温度补偿模块：这是保证测量精度的关键。如前所述，声速会随温度变化。大多数超声波液位计内置了温度传感器，实时测量环境温度，并根据公式 v ≈ 331.4 + 0.6 × T（T为摄氏度）动态修正声速，从而消除温度变化带来的测量误差。
• 输出与通讯接口：将处理后的液位数据以标准形式输出，以便与PLC、DCS、SCADA等系统集成。常见的输出方式包括4-20mA模拟量、RS485（Modbus协议）、HART协议、以及用于开关控制的继电器输出。

主要优势：非接触测量的核心价值

• 真正的非接触测量：传感器不与液体接触，因此完全不怕腐蚀、不怕污染、不会磨损。这使得它在测量强酸、强碱、污水、泥浆、粘稠液体等场合具有天然优势。
• 安装与维护极其简便：只需在容器顶部开一个安装孔（或使用已有的孔），将探头安装好即可，无需清空容器或改变内部结构。对于开放水池或河道，只需一个简单的支架。因其无可动部件，日常维护工作极少，主要为偶尔清理探头表面积聚的灰尘或冷凝水。
• 适用范围广：可以测量绝大多数液体介质，且测量结果不受液体的颜色、粘度、密度、导电性等物理性质影响。从水处理厂的清水池到化工厂的溶剂罐，都能稳定工作。
• 安全可靠：测量过程完全电子化，无机械运动，不会产生火花。在易燃易爆环境中，可选用本安型或隔爆型超声波液位计，进行安全测量。
• 性价比高：相对于雷达、激光等其他非接触式液位计，超声波液位计在普通工况下的性能和价格的综合优势非常明显，是大多数常规应用的首选。

局限性：理解边界才能更好应用

• 对声波吸收强烈的介质：某些特定液体，如浓硫酸、发烟硝酸、液氨等，会强烈吸收超声波能量，导致回波过弱或无回波，无法测量。
• 工况严苛环境：
  • 高温：环境温度一般超过60-80℃时，声波衰减会急剧增加，且换能器本身也可能超出其工作温度限制。
  • 高压：虽然压力对声速影响不大，但高压会改变气体密度，加剧声波衰减，通常在常压或低压下使用效果最佳。
  • 剧烈泡沫：厚实而稳定的泡沫层会“吞没”声波，使其无法穿透到达真实液面。
  • 大量水蒸气或粉尘：空气中的悬浮颗粒会散射、吸收声波，极大地缩短有效测量距离，甚至导致信号丢失。
  • 剧烈液面波动：搅拌器搅动或剧烈进液引起的波浪，会使回波方向散乱，导致仪表读数跳动或不稳定。

典型应用场景

• 水处理与市政工程：污水处理厂（进水泵站、沉砂池、生化池、储泥池）、自来水厂（滤池、清水池）、雨水泵站、河流及渠道水位监测。
• 石油与化工：各类化学试剂储罐、酸碱罐、溶剂罐的液位监控。对于腐蚀性介质，采用PTFE、PVDF等防腐材料的探头进行测量。
• 电力行业：电厂的原水处理系统、循环水系统、废水池、灰浆池等。
• 采矿与冶金：矿浆槽、澄清池、循环水池等环节。
• 食品与饮料：原料液储罐、调配罐的液位测量，非接触特性符合卫生要求。

选型与安装要点

选型考量：

1. 量程：根据最大液位变化范围选择，并预留一定余量。例如，最大液位高度为4米，可选择量程为5或6米的型号。
2. 盲区：这是探头附近无法测量的区域。安装时必须确保最高液位始终低于盲区下限。
3. 介质与工况：确认被测液体不会强烈吸收声波，并评估现场温度、压力、泡沫、蒸汽等对测量的影响。
4. 探头材料：根据介质的腐蚀性选择，常见有普通ABS、耐腐蚀的PTFE/PVDF等。
5. 防爆与防护等级：根据安装区域的防爆区等级选择对应防爆型号。室外或潮湿环境需确保IP65/IP67以上的防护等级。

安装要点：

1. 垂直于液面：探头必须垂直于被测液体表面，确保最强的回波信号。
2. 避开障碍物：探头下方圆锥形波束角内，应避开任何物体，如容器壁、加强筋、搅拌器、管道、进料口等。
3. 远离进出料口：不要在进料口正上方安装，以避免物料冲刷或大量气泡干扰。
4. 考虑盲区：在设置参数时，正确输入盲区距离，确保仪表在液位接近探头时能正确响应（通常显示最大测量值或保持）。
5. 防止振动：不要安装在振动强烈的设备上。
6. 参数设置：正确输入空罐距离、满罐距离、盲区距离及响应速度（阻尼）等参数。对于有障碍物的场景，使用虚假回波抑制功能。

维护与故障排查

• 定期清洁：检查探头表面是否有结垢、积灰、结冰或冷凝水，并用软布轻轻清洁。
• 检查接线与密封：确保电气接口密封完好，防止水汽进入。
• 常见故障：
  • 显示最高液位或满量程：通常表示回波丢失。可能原因是液位进入盲区、泡沫吸收、探头脏污、障碍物干扰。需要进行信号波形分析（高级仪表支持）来判断。
  • 显示跳动不稳定：可能原因是有虚假回波（搅拌器、波浪）、或干扰较强。可以尝试调整阻尼时间，或用虚假回波抑制功能学习环境。
  • 显示偏低：可能原因是存在强干扰回波被误判为主波。

未来趋势：走向智能与融合

• 更智能的信号处理：采用更复杂的算法，如神经网络、自适应滤波等，在泡沫、湍流等更具挑战性的环境下也能稳定测量。
• 多回波跟踪：新一代仪表能同时分析多个回波，并进行逻辑判断，进一步提高可靠性。
• 无线化与物联网：集成LoRa、NB-IoT等低功耗广域网通信技术，实现偏远地区的电池供电无线液位监测，加速智慧水务、智慧工厂的建设。
• 系统融合：作为大型物联网系统的一个感知节点，数据直接接入云平台，用于大数据分析与预测性维护。

结语
