什么是浮子液位计？
浮子液位计是一种利用浮力原理测量容器内液位高度的机械式仪表。它通过一个随液面上下浮动的浮子，带动指示机构同步运动，从而直观地显示出液位位置。简单来说，它就是一个“漂浮在水面上的指针”，液面到哪里，指针就指到哪里。
这种液位计结构简单、工作可靠、无需电源，是目前应用最广泛的液位测量仪表之一。从家庭水塔到工业储罐，从锅炉汽包到油库油罐，到处都能看到它的身影。它尤其适合用于那些不需要远程传输、只需就地显示的场合，比如水箱、油箱、酸碱储罐等。
浮子液位计的核心部件是一个密度小于被测液体的浮子。当液位上升时，浮子随之上升；液位下降时，浮子也随之下降。浮子的运动通过机械连杆、磁力耦合或钢带等机构传递到指示器上，使操作人员能够直观地看到容器内的液位高度。
工作原理与核心构成
浮子液位计的基本原理是阿基米德浮力定律：浸在液体中的物体受到向上的浮力，浮力大小等于物体排开液体的重量。当浮子的重量与所受浮力达到平衡时，浮子就稳定在某个位置。液位变化时，浮子受到的浮力随之变化，浮子就会上下移动直到重新达到平衡。
一套典型的浮子液位计由以下几个部分组成：
浮子是直接接触液体的部件，通常制成球形、圆柱形或圆盘形。浮子的材料需要根据被测液体的性质选择，要求密度小于液体、耐腐蚀、不变形。普通水用不锈钢或塑料浮子即可；酸碱液体需要用聚四氟乙烯或钛合金浮子；油品则使用铝合金或特殊合成材料。
连接机构负责将浮子的位移传递到指示器。最简单的是直接连接式，浮子通过连杆与指针相连，浮子动多少指针就转多少。这种结构最可靠，但要求容器顶部有足够的安装空间。对于密封容器，连杆需要穿过密封装置，增加了泄漏风险。
指示器是将浮子位置转化为可读液位数值的部分。最常见的指示器是刻度盘加指针的形式，类似于汽车的速度表。还有一种是磁翻板式，浮子内部装有磁铁，带动容器外部的磁翻片翻转，通过红白颜色变化显示液位，实现完全不漏的隔离测量。
主要类型与特点
直接连接式浮子液位计是最简单、最传统的类型。浮子通过机械连杆直接驱动指针，没有中间转换环节。它的优点是结构极其简单、成本低廉、故障率低。缺点是需要容器顶部开孔较大，连杆穿过容器壁的部分容易泄漏，不适合高压和有毒介质。这种类型多用于常压水箱、油罐等对密封要求不高的场合。
磁耦合式浮子液位计是目前工业上应用最广泛的类型。浮子安装在容器内部的不锈钢导向管内，浮子内部装有永磁体。容器外部有一条带磁翻片或磁指针的指示条。当浮子上下移动时，其磁场穿透管壁，驱动外部的磁翻片翻转或指针转动。这种设计的最大优点是完全隔离——内部液体与外部指示机构没有任何物理连接，从根本上解决了泄漏问题。它适用于高压、有毒、易燃、易爆等危险介质的液位测量。

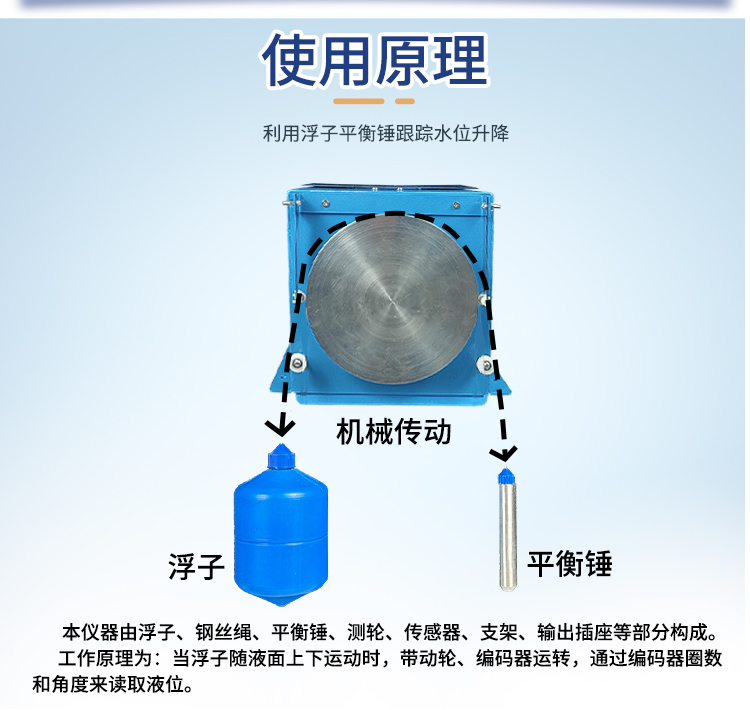

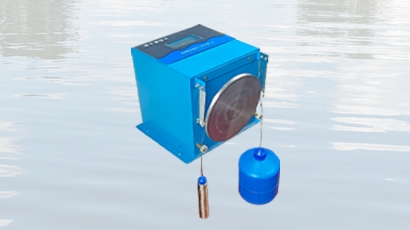

钢带式浮子液位计适用于大型储罐，如油库的立式储油罐。浮子通过柔性的钢带与罐顶的卷轮连接，钢带绕过滑轮后连接到平衡重锤。液位变化时，浮子带动钢带伸缩，卷轮转动并驱动指针指示液位。这种液位计测量范围可达20米以上，适合大容量储罐。缺点是机械结构相对复杂，钢带长期使用后可能疲劳或卡滞。
浮球式液位开关可以看作是浮子液位计的简化版。它不提供连续的液位读数，只在液位到达某个设定点时输出开关信号。浮球随液位升降到设定位置时，内部的微动开关动作，接通或断开电路。这种装置广泛用于水泵的自动启停控制、高液位报警、低液位停机等场合。
应用场景与选型指南
水处理与供水系统是浮子液位计最常见的应用领域。生活水箱、消防水池、污水处理池等都需要监测液位。对于清水和污水，通常选用不锈钢材质的磁耦合式液位计或直接的浮球开关。供水塔则常用钢带式液位计，测量范围大，便于在塔底读数。
石油化工行业对液位计的要求最为严格。原油、成品油、各种化学溶剂往往具有易燃、易爆、有毒、腐蚀性强等特点。这时必须选用密封性能好的磁耦合式液位计，并且浮子和导向管的材质要能抵抗介质腐蚀。防爆等级也需要符合现场要求，通常选择本安型或隔爆型产品。
锅炉与蒸汽系统中的汽包液位测量是一个特殊应用。锅炉内是高温高压的水汽混合物，普通浮子液位计无法承受。这时需要采用云母双色水位计或电接点水位计，它们虽然不直接使用浮子原理，但同样利用了液体的物理特性。不过在一些低压锅炉的给水箱中，浮子液位计依然广泛使用。
食品与医药行业对卫生要求极高。液位计必须采用食品级材料，表面光滑无死角，易于清洗消毒。通常选用不锈钢316L材质的卫生型磁耦合液位计，浮子表面经过抛光处理。连接方式采用快装卡箍结构，方便拆卸清洗。
选型时需要综合考虑以下因素：被测液体的性质（腐蚀性、粘度、密度、是否易燃易爆）、工作压力和温度、测量范围、容器开口尺寸、是否需要远程传输、现场环境条件、预算等。一个选型错误可能导致测量不准、设备损坏甚至安全事故。
安装与调试注意事项
安装位置的选择直接影响测量准确性。浮子液位计应安装在液面波动较小、远离进料口和出料口的位置。如果安装在进料口附近，流入的液体会冲击浮子，造成虚假波动。导向管必须保持垂直，倾斜度不应超过1度，否则浮子会与管壁摩擦，导致卡滞甚至卡死。
法兰连接必须确保密封。磁耦合液位计通常通过法兰与容器连接，法兰面之间需要加装密封垫片。垫片材料应与介质兼容，普通水用橡胶垫片，油品用耐油石棉垫，酸碱用聚四氟乙烯垫片。螺栓应对称均匀拧紧，防止偏斜造成密封失效。
浮子的密度匹配是关键前提。浮子的平均密度必须小于被测液体的密度，通常设计为液体密度的0.5至0.8倍。如果浮子密度偏大，可能浮不起来；密度太小，又可能过于敏感，液位微小波动就会导致浮子大幅跳动。对于密度变化的介质，需要选择特殊设计的浮子或改用其他原理的液位计。
调试与零点校准是投入使用前的必要步骤。先向容器内注入少量液体，确认浮子能够自由浮动，指示器有相应变化。然后缓慢注入液体至设计的最低液位，调整指针或刻度盘，使指示值为零。继续注液至最高液位，检查满刻度是否准确。对于磁翻板液位计，还需要检查翻片是否全部正常翻转，有无卡死或漏翻现象。
常见故障与处理
浮子卡滞或不动是最常见的故障。表现是液位已经变化，但指示值长时间不变。原因可能包括：导向管内有异物、浮子表面结垢、导向管弯曲变形、浮子腐蚀穿孔失去浮力。处理方法是关闭容器进出口，排空液体，打开检修口取出浮子进行检查和清理。严重磨损或腐蚀的浮子需要更换。
磁翻片不翻转或颜色错误通常发生在磁耦合液位计上。可能是因为浮子内的磁铁退磁，磁场强度不足以驱动翻片。也可能是翻片本身卡死，需要拆下清洗。还有可能是安装时导向管方向装反，磁铁与翻片距离过远。解决方法是先用外部强磁铁测试翻片是否灵活，然后检查浮子磁力，必要时更换浮子或翻片组件。
指示值偏差过大即实际液位与显示值不符。可能原因包括：零点没有校准好、刻度盘松动移位、连杆变形或松动。首先关闭容器进出口，将液位稳定在某个已知高度，如容器高度的50%处，然后检查指示值是否对应。不对应则需要重新校准零点或调整连杆长度。
密封泄漏是严重的安全隐患。对于直接连接式液位计，泄漏通常发生在连杆穿过容器壁的密封填料处。需要停机后更换密封填料。对于磁耦合液位计，泄漏主要发生在法兰接口处，重新紧固螺栓或更换垫片可以解决。如果泄漏发生在焊接部位，则需要补焊或更换产品。
结冰导致失效在北方冬季经常发生。水在零度以下结冰，体积膨胀，可能撑破浮子或导向管。预防措施包括：对液位计本体加装伴热带和保温层，或者选用防冻型液位计，内部充注防冻液。长时间停用时应排空设备内的水。
日常维护与保养
定期清洗是延长使用寿命的有效措施。根据介质的脏污程度，每三个月到一年应清洗一次浮子和导向管。对于容易结垢的介质，如污水、循环水，清洗频率应提高。清洗时注意保护浮子表面，不要使用尖锐工具刮擦。清洗后检查浮子有无损伤，磁力是否正常。
定期检查密封可以预防泄漏事故。每次巡检时目视检查法兰接口、阀门、排污口等处有无渗漏痕迹。对于重要设备，可以使用检漏液或肥皂水涂抹在密封处，观察有无气泡产生。发现泄漏及时处理，不要等到严重时再维修。
翻片复位与清洁针对磁翻板液位计。长期使用后，部分翻片可能因灰尘或磁粉吸附而卡滞。可以使用外部磁铁沿指示条上下滑动，将翻片全部复位到一种颜色。如果卡滞严重，需要拆下指示条，用软布清洁翻片和导轨，必要时更换翻片组件。
冬季防冻措施需要提前准备。在气温降至零度之前，应检查伴热带是否完好，保温层是否完整。对于不设伴热的设备，应排空内部液体，或改用防冻液作为介质。电伴热系统应设置温控器，防止温度过高损坏液位计。
浮子液位计与其他液位计的比较
与超声波液位计相比，浮子液位计的优势是不受蒸汽、泡沫、粉尘的影响，可以在恶劣环境下稳定工作。缺点是量程有限，通常不超过6米，而超声波可以测量几十米。超声波非接触安装，适合腐蚀性介质；浮子需要接触液体，对材质有要求。
与雷达液位计相比，浮子液位计成本低得多，维护也更简单。雷达可以测量高温高压、强腐蚀、高粘度的介质，这是浮子难以胜任的。但在大多数普通水处理、油品储存场景中，浮子液位计的性价比明显更高。
与静压式液位计相比，浮子液位计不需要考虑液体密度变化的影响。静压式通过测量底部压力换算液位，如果液体密度变化，测量就会不准。而浮子直接跟随液面运动，不受密度变化影响。但静压式可以安装在容器底部，不需要顶部开口，安装更加灵活。
与电容式液位计相比，浮子液位计更可靠、更直观。电容式通过测量电容变化来检测液位，受介质介电常数影响，还需要定期校准。浮子没有这些复杂的电学参数，简单可靠。但在粘稠介质的测量中，电容式往往比浮子更适用，因为粘稠物可能粘住浮子导致卡滞。
发展趋势
智能化与数字通信是浮子液位计的升级方向。传统的纯机械浮子液位计只有就地指示功能。新一代产品在保留机械指示的同时，增加了位置传感器和数字通信接口。通过4-20mA、HART、RS485等信号输出，可以将液位数据远传到控制室，融入自动化系统。
新材料应用正在扩展浮子液位计的适用范围。过去难以测量的强腐蚀介质，现在可以使用聚四氟乙烯、聚丙烯等塑料浮子，或者使用钛合金、哈氏合金等特种金属浮子。这些材料抗腐蚀性强，但价格较高。随着材料技术进步，高性能浮子的成本正在逐步下降。
无线传输技术让浮子液位计可以部署在没有电缆的地方。在偏远的水井、河流水位站、临时储罐等场景中，电池供电的浮子液位计配合无线模块，可以将数据发送到云端。电池续航可达数年，无需架设电源线和通信线。
冗余与安全设计受到越来越多的重视。在一些关键工艺设备上，同时安装两台独立原理的液位计，通过比较两者的读数互相校验。浮子液位计作为一种简单可靠的机械仪表，常常作为电子液位计的冗余备份，在主仪表故障时提供可靠的参考数据。
结语
浮子液位计是一类古老而经典的测量仪表。它的原理简单到可以用“木头漂在水面上”来解释，却凭借这份简单做到了极致可靠。不需要电源，不受介质电学性质影响，不怕蒸汽粉尘，维修更换方便，这些优点让它在传感器技术日新月异的今天依然保持着旺盛的生命力。
从家庭水塔的水位显示，到化工厂危险介质的安全监测，从锅炉房的水位控制，到油库的库存管理，浮子液位计默默值守在各种各样的容器旁边。它的指针一刻不停地追随液面起伏，就像一位不知疲倦的哨兵，时刻报告着容器内部的状态。
在自动化程度越来越高的今天，电子式、非接触式液位计正在大量取代传统机械仪表。但浮子液位计并没有因此退出历史舞台，而是在保留自身优势的基础上，不断吸收新技术。增加远传功能、采用新材料、提升密封性能，它正在变得更加智能、更加强大。可以预见，在未来很长一段时间内，浮子液位计依然是液位测量领域不可替代的基本装备。
